Raft Simulator

Masalahnya

Engineer yang belajar sistem terdistribusi cepat bertemu Raft. Raft adalah algoritma kesepakatan di balik etcd, Consul, dan CockroachDB. Algoritma ini menjaga sekelompok server tetap sepakat pada satu catatan bersama, bahkan saat mesin mati atau jaringan terbelah. Raft dirancang agar mudah diajarkan, tapi alat-alat pengajarannya berhenti di titik yang sama.

Visualisasi standarnya, RaftScope, ditulis oleh penulis makalahnya sendiri. RaftScope menampilkan pemilihan, pesan, dan log yang bertambah dengan baik. Yang tidak ditampilkan adalah alasan di balik setiap aturan. Dari situ muncul dua celah. Belum ada yang memeriksa lima jaminan keamanan Raft selama simulasi berjalan. Belum ada juga yang membiarkan kita mematikan satu aturan untuk melihat apa yang rusak. Figure 8 di makalahnya membuat argumen persis seperti itu, tapi dalam bentuk diagram diam yang sulit dicerna kebanyakan pembaca.

Saya membuat Raft Simulator untuk engineer yang belajar sistem terdistribusi, mahasiswa yang sedang membaca makalahnya, serta pewawancara atau pengajar yang butuh contoh langsung.

Yang saya bangun

Seluruh simulasi bisa diulang persis

Pengaturan, seed, dan aksi pengguna yang sama selalu menghasilkan jalannya simulasi yang sama persis, di mesin mana pun. Saya memakai jam virtual, sehingga seribu detik simulasi lewat dalam hitungan mikrodetik. Setiap server adalah state machine yang berdiri sendiri, dan semua angkanya bilangan bulat. Keputusan ini memberi fitur putar mundur, tautan yang bisa dibagikan, laporan bug yang bisa diulang, dan pengujian acak berskala besar.

Aturannya saya tulis dari makalah, lalu diperiksa terpisah

Saya mengimplementasikan logika server aturan demi aturan dari Figure 2 di makalahnya, dan setiap aturan menyebut bagian yang diimplementasikannya. Alat ajar yang sedikit keliru akan mengajarkan Raft yang keliru dengan animasi yang meyakinkan. Pemeriksa keamanannya tidak berbagi kode dengan algoritmanya. Pemeriksa menilai lima jaminan dari definisi yang dipublikasikan setelah setiap kejadian, jadi ia tidak mungkin ikut membenarkan bug di algoritmanya.

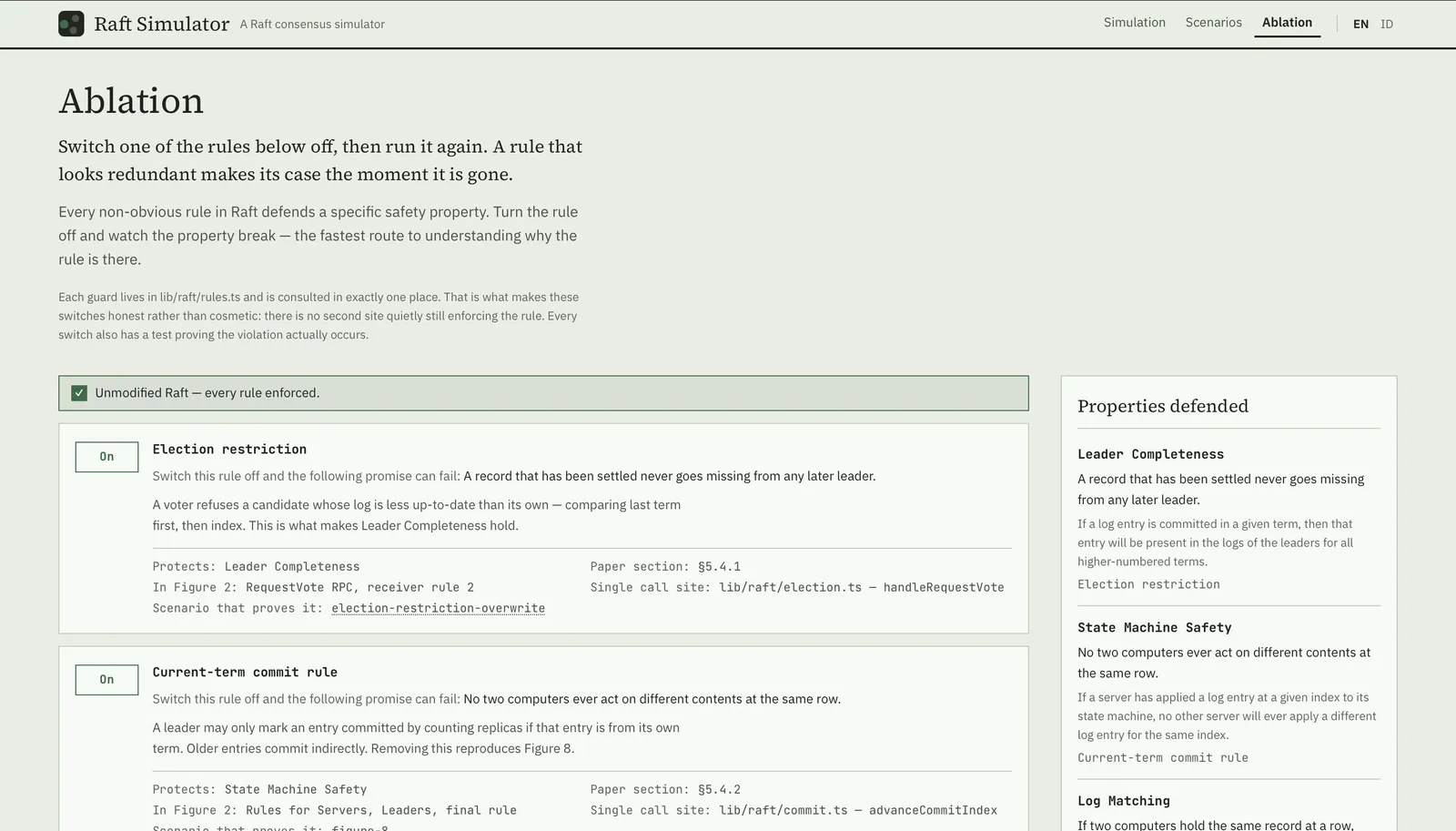

Setiap aturan bisa dimatikan, dan sakelarnya ditegakkan

Tujuh aturan bisa dimatikan. Masing-masing hanya dicek di satu tempat dalam kode, jadi tidak ada salinan tersembunyi yang diam-diam tetap menegakkannya. Setiap aturan punya tes yang membuktikan jaminannya rusak saat aturan dimatikan dan tetap utuh saat dinyalakan. Begitu satu aturan dimatikan, simulasi ditandai "modified Raft" di layar dan di tautan yang dibagikan, supaya tidak ada yang mengira simulasi rusak itu algoritma aslinya.

Peluncuran menunggu tiga pemeriksaan kebenaran

Saya baru merilis setelah tiga pemeriksaan independen lolos: pemeriksa keamanan yang terpisah, pengujian acak terhadap lima jaminan, dan satu kasus uji untuk setiap aturan Figure 2. Saya juga membangun dua fitur yang awalnya tidak masuk versi pertama: pemadatan log dan perubahan keanggotaan cluster. Keduanya mengubah model data. Ukuran cluster menjadi variabel, sehingga setiap pengecekan mayoritas kini bekerja berdasarkan konfigurasi.

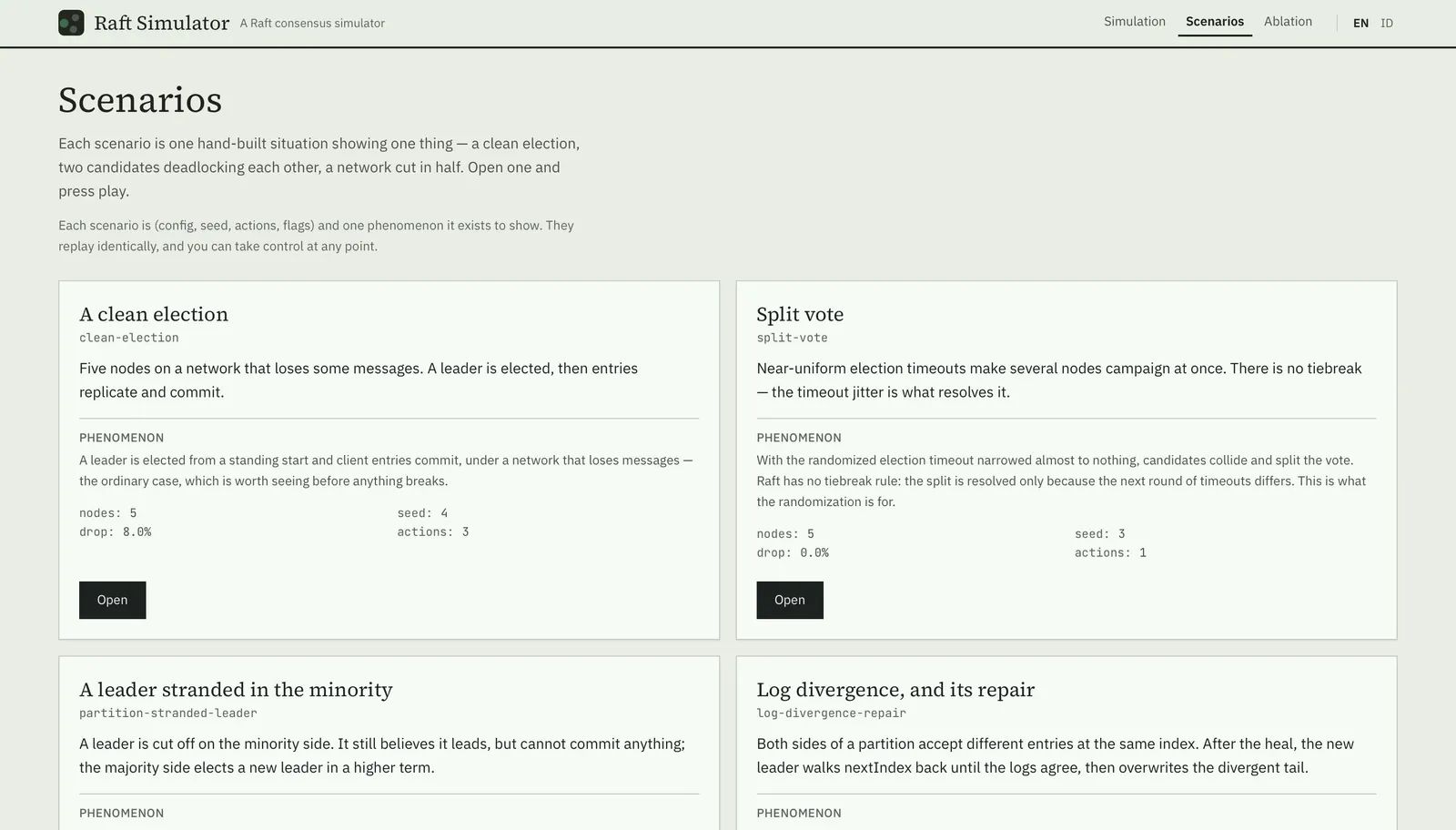

Dua belas skenario, masing-masing menjelaskan satu hal

Simulasi acak biasanya membosankan atau justru sulit diikuti. Karena itu saya menulis 12 skenario secara manual, masing-masing menunjukkan satu fenomena, seperti suara terbelah, leader yang terisolasi setelah partisi, atau Figure 8 itu sendiri. Setiap skenario dilindungi tes determinisme.

Hasilnya

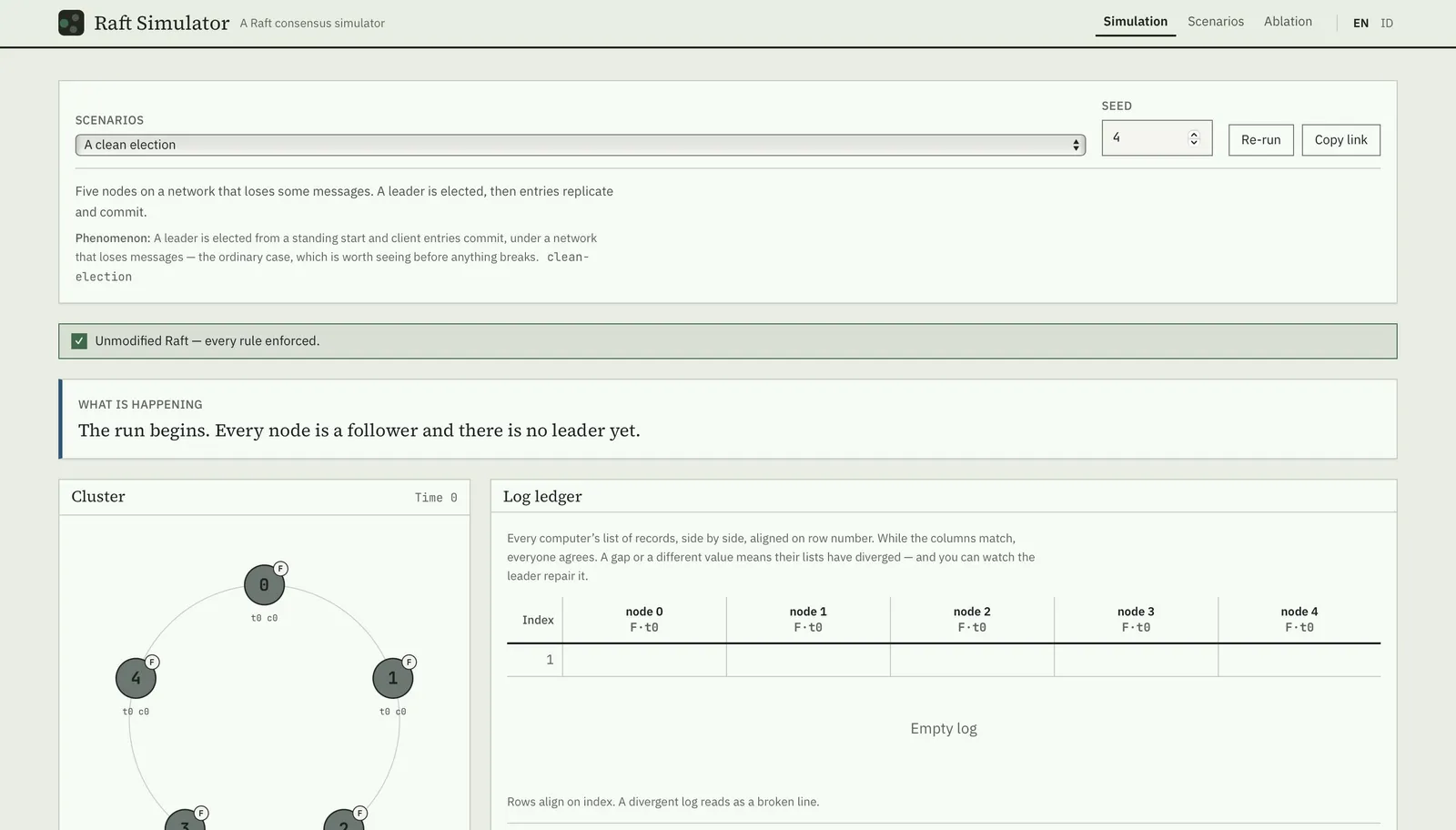

Raft Simulator sudah live dan terbuka untuk umum, bisa dipasang, dan jalan penuh secara offline. Tampilan utamanya adalah buku log. Log setiap server disusun dalam kolom yang sejajar per posisi, jadi perbedaan terlihat sebagai garis yang patah dan perbaikannya terlihat saat leader menimpanya. Saat sebuah jaminan dilanggar, aplikasi menyebut properti, posisi, term, dan server yang terlibat. Setiap simulasi bisa dikirim sebagai tautan.

Kelima jaminan keamanan tetap terpenuhi di 10.000 simulasi acak dengan pemadatan log dan perubahan keanggotaan aktif. Aplikasinya berbahasa Inggris dengan terjemahan Indonesia yang lengkap. Aplikasi ini menautkan RaftScope dan makalahnya, dan hanya mengklaim sakelar aturan dan pemeriksaannya sebagai hal baru. Saya membangunnya dalam dua hari pada Agustus 2026.
